Creando un diagrama de Voronoi
Inspiracion
Navegando en internet me encontre con esta imagen y la quise replicar
Consiste en una serie de segmentos que parecen celdas de voronoi, entonces nececitamos encontrar un algoritmo que cree diagramas de voronoi y luego llenar los elementos
Creando un algoritmo de Voronoi
En matematicas un diagrama de Voronoi es una particion de un plano en las regiones más cercanas dadas un set de objetos.
Definicion
Dada una serie de puntos $$ {\displaystyle {p_{1},\dots, p_{n}}}$$ en un plano Euclideano. A cada punto $$p_{k}$$ le corresponde una celda $$R_{k}$$ que consiste en puntos en un plano Euclideano en donde la distancia a $$p_{k}$$ es menor o igual a la ditsancia a cualquier otro sitio $$p_{j}$$. La celda $$R_{k}$$ es la interseccion de todos los espacios $$n - 1$$, las lineas entre celdas son los puntos en los que las distancias entre dos objetos son iguales.
Definicion formal
Sea $$X$$ un espacio métrico con una función de distancia $$d$$. Que sea $$K$$ una serie de índices y que $$ (P_{k})_{k \in K} $$ sea una tupla de sitios en el espacio $$X$$.
Una celda de Voronoi asociada con el punto $$P_{k}$$ es el punto en el que todos los puntos en $$X$$ en los que la distancia a $$P_{k}$$ no sea mayor a la distancia con otros sitios $$P_{j}$$ donde $$j$$ es cualquier otro índice diferente a $$k$$.
En otras palabras si: $$ d(x, A) = \inf \{ d(x, a) \mid a \in A \} $$ es la distancia entre el punto x y el subset A, entonces: $$ R_{k} = \{ x \in X \mid d(x, P_{k}) \leq d(x, P_j) \text{ for all } j \neq k \} $$
Algoritmo
Primero definimos algunas clases necesarias
type Punto = {
x: number;
y: number;
};
type Vector = {
u: number;
v: number;
}
class Linea {
p1: Punto
vector: Vector
constructor(p1: Punto, v1: Vector) {
this.p1 = p1
this.vector = v1
}
obtenerEcuacion(x: number, y: number): number {
let r = this.vector.v * (x - this.p1.x) - this.vector.u * (y - this.p1.y)
return r
}
}
Luego algunas funciones de apoyo:
//Encuentra el vector perpendicular a dos puntos
function perpendicular(p1: Punto, p2: Punto): Vector {
let val: Vector = { u: (p2.y - p1.y) * -1, v: (p2.x - p1.x) }
return val
}
//Encuentra el punto en el que se cruzan dos lineas
//partiendo de un punto y un vector
function encontrarCruce(p1: Punto, d1: Vector, p2: Punto, d2: Vector): Punto {
let delta = (d1.u * d2.v) - (d1.v * d2.u);
if (delta === 0) return { x: 0, y: 0 };
let dx = p2.x - p1.x;
let dy = p2.y - p1.y;
let t = (dx * d2.v - dy * d2.u) / delta;
let x = p1.x + (t * d1.u);
let y = p1.y + (t * d1.v);
let p: Punto = { x: x, y: y };
return p;
}
//Calcula el punto medio entre dos puntos
function calcularPuntoMedio(p1: Punto, p2: Punto): Punto {
return {
x: (p1.x + p2.x) / 2,
y: (p1.y + p2.y) / 2
};
}
Preparamos el canvas
"use client";
import React, { useRef, useState, useEffect } from 'react';
import { Stage, Layer, Line, Rect, Image as KonvaImage } from 'react-konva';
function CanvasEraser() {
const [lines, setLines] = useState<any[]>([]);
const [dimensions, setDimensions] = useState({ width: 0, height: 0 });
const [elementos, setElementos] = useState<Elemento[]>([]);
return (
<div className="relative w-full h-screen">
<Stage
width={dimensions.width}
height={dimensions.height}
className="absolute inset-0 z-10"
>
<Layer>
<Rect
x={0}
y={0}
width={dimensions.width}
height={dimensions.height}
fill="#333"
/>
{imagenesZonas.map((img, i) => (
<KonvaImage key={i} image={img} />
))}
{elementos.map((el) => (
<Line
key={el.id}
points={el.points}
stroke={el.color || "black"}
strokeWidth={el.grosor}
lineCap="round"
lineJoin="round"
tension={el.tipo == 'curva' ? 0.5 : 0}
bezier={el.tipo == 'bezier'}
globalCompositeOperation={el.borrar ? "destination-out" : "source-over"}
/>
))}
</Layer>
</Stage>
</div>
);
}
export default function Mascara() {
return <CanvasEraser />;
}
Agregamos unas funciones de apoyo
useEffect(() => {
setDimensions({ width: window.innerWidth, height: window.innerHeight });
}, []);
const agregarPunto = (x: number, y: number) => {
setElementos(prev => [...prev, {
id: Date.now() + Math.random(),
tipo: 'linea',
points: [x, y, x, y],
grosor: 20,
borrar: true
}]);
};
const agregarPuntoColor = (x: number, y: number, colorHex: string) => {
setElementos(prev => [...prev, {
id: Date.now() + Math.random(),
tipo: 'linea',
points: [x, y, x, y],
grosor: 20,
color: colorHex,
borrar: false
}]);
};
const agregarLinea = (puntos: number[], grosor?: number, color?: string) => {
let gr = (grosor !== undefined) ? grosor : 20;
let brr = (color === undefined);
setElementos(prev => [...prev, {
id: Date.now() + Math.random(),
tipo: 'linea',
points: puntos,
grosor: gr,
color: color,
borrar: brr
}]);
};
const agregarBezier = (inicio: Punto, control: Punto, fin: Punto) => {
setElementos(prev => [...prev, {
id: Date.now() + Math.random(),
tipo: 'bezier',
points: [
inicio.x, inicio.y,
control.x, control.y,
control.x, control.y,
fin.x, fin.y
],
grosor: 10,
color: "yellow",
borrar: false
}]);
};
const agregarCurvaSuave = (puntos: number[]) => {
setElementos(prev => [...prev, {
id: Date.now() + Math.random(),
tipo: 'curva',
points: puntos,
grosor: 30,
borrar: true
}]);
};
Ahora el algoritmo, primero generamos los objetos en el espacio X
let lineas: Array<Punto> = [];
let puntosMedios: Array<Punto> = [];
let max_number = 4;
let direcciones: Array<Vector> = [];
const screenW = window.innerWidth || 800;
const screenH = window.innerHeight || 600;
for (var i = 0; i < max_number; i++) {
let x = getRandomInt(screenW);
let y = getRandomInt(screenH);
let p: Punto = { x: x, y: y };
agregarPunto(x, y);
lineas.push(p)
}
lineas.push(puntos[0])
Luego calculamos el punto medio entre un punto y cada otro punto en el el area X y calculamos la perpendicular y asignamos esa funcion de linea a un array de lineas que conforman la celda de voronoi
let listaDeCanvas: HTMLCanvasElement[] = [];
const colores = (): string => {
return `#${Math.floor(Math.random() * 0xFFFFFF).toString(16).padStart(6, '0')}`;
};
let totalPuntos = max_number;
for (let i = 0; i < totalPuntos; i++) {
let puntoObjetivo = lineas[i];
let lineasDeEstaZona: Linea[] = [];
for (let j = 0; j < totalPuntos; j++) {
if (i === j) continue; // No compararse a sí mismo
let vecino = lineas[j];
let pm = calcularPuntoMedio(puntoObjetivo, vecino);
// Calculamos la perpendicular (vector dirección de la mediatriz)
let vectorDir = perpendicular(puntoObjetivo, vecino);
// Creamos la línea límite y la agregamos
lineasDeEstaZona.push(new Linea(pm, vectorDir));
}
let colorZona = colores()
let canvasZona = ColorearZona(lineasDeEstaZona, puntoObjetivo, colorZona);
listaDeCanvas.push(canvasZona);
}
setImagenesZonas(listaDeCanvas);
Y la funcion para colorear una zona es la siguiente:
const ColorearZona = (lineas: Array<Linea>, objetivo: Punto, color: string) => {
const width = window.innerWidth;
const height = window.innerHeight;
const canvas = document.createElement('canvas');
canvas.width = width;
canvas.height = height;
console.log(lineas)
const ctx = canvas.getContext('2d');
if (!ctx) return canvas;
ctx.fillStyle = color;
const limiteX = width;
const limiteY = height;
const paso = 1;
const signosObjetivo = lineas.map(l => {
return l.obtenerEcuacion(objetivo.x, objetivo.y) < 0;
});
for (let i = 0; i < limiteX; i += paso) {
for (let j = 0; j < limiteY; j += paso) {
let dentro = true;
for (let k = 0; k < lineas.length; k++) {
const l = lineas[k];
const debeSerNegativo = signosObjetivo[k];
const valorPixel = l.obtenerEcuacion(i, j);
if (debeSerNegativo) {
if (valorPixel > 0) {
dentro = false;
break;
}
} else {
if (valorPixel < 0) {
dentro = false;
break;
}
}
}
if (dentro) {
ctx.fillRect(i, j, paso, paso);
}
}
}
return canvas;
}
En la cual vamos por todo el canvas, por cada pixel y evaluamos si se debe de pintar el interior o el exterior de la linea dependiendo de en que ldo se encuentra el punto objetivo, la funcion queda asi:
const ColorearZona = (lineas: Array<Linea>, objetivo: Punto, color: string) => {
const width = window.innerWidth;
const height = window.innerHeight;
const canvas = document.createElement('canvas');
canvas.width = width;
canvas.height = height;
console.log(lineas)
const ctx = canvas.getContext('2d');
if (!ctx) return canvas;
ctx.fillStyle = color;
const limiteX = width;
const limiteY = height;
const paso = 5;
const signosObjetivo = lineas.map(l => {
return l.obtenerEcuacion(objetivo.x, objetivo.y) < 0;
});
for (let i = 0; i < limiteX; i += paso) {
for (let j = 0; j < limiteY; j += paso) {
let dentro = true;
for (let k = 0; k < lineas.length; k++) {
const l = lineas[k];
const debeSerNegativo = signosObjetivo[k];
const valorPixel = l.obtenerEcuacion(i, j);
if (debeSerNegativo) {
if (valorPixel > 0) {
dentro = false;
break;
}
} else {
if (valorPixel < 0) {
dentro = false;
break;
}
}
}
if (dentro) {
ctx.fillRect(i, j, paso, paso);
}
}
}
return canvas;
}
Y asi es como podriamos hacer un diagrama de voronoi si seguimos su definicion matematica, pero existe otro algoritmo que guarda las esquinas y esto nos puede permitir hacer otro efecto despues.
Segundo metodo
Este segundo metodo me sirve mejor por que almacena los limites de cada celda en lugar de solo dibujarla y teniendo las coordenadas puedo hacer el efecto que queria
let lineas: Array<Punto> = [];
let max_number = 11;
const screenW = window.innerWidth || 800;
const screenH = window.innerHeight || 600;
for (var i = 0; i < max_number; i++) {
let x = getRandomInt(screenW);
let y = getRandomInt(screenH);
let p: Punto = { x: x, y: y };
agregarPunto(x, y);
lineas.push(p)
}
let listaDeCanvas: HTMLCanvasElement[] = [];
let box: Array<Punto> = [
{ x: 0, y: 0 },
{ x: screenW, y: 0 },
{ x: screenW, y: screenH },
{ x: 0, y: screenH }
];
let celdasFinales: Punto[][] = [];
for (var i = 0; i < lineas.length; i++) {
let p = lineas[i]
let cell = [...box]
for (var j = 0; j < lineas.length; j++) {
if (j == i) continue
let q = lineas[j]
let punto_m = calcularPuntoMedio(p, lineas[j])
let perpen = perpendicular(p, lineas[j])
let newCell: Punto[] = [];
for (var k = 0; k < cell.length; k++) {
let p1 = cell[k]
let p2 = cell[(k + cell.length - 1) % cell.length]
let currIn = estaMasCerca(p1, p, q);
let prevIn = estaMasCerca(p2, p, q);
if (currIn && prevIn) {
newCell.push(p1);
} else if (currIn && !prevIn) {
let vectorBorde = { u: p1.x - p2.x, v: p1.y - p2.y };
let interseccion = encontrarCruce(p2, vectorBorde, punto_m, perpen);
newCell.push(interseccion);
newCell.push(p1);
} else if (!currIn && prevIn) {
let vectorBorde = { u: p1.x - p2.x, v: p1.y - p2.y };
let interseccion = encontrarCruce(p2, vectorBorde, punto_m, perpen);
newCell.push(interseccion);
}
}
if (newCell.length > 0) {
cell = newCell;
}
}
celdasFinales.push(cell);
setPoligonosVoronoi(celdasFinales);
}
setImagenesZonas(listaDeCanvas);
Este algoritmo nos da un array de secciones, con estas secciones podemos convertirlas en svg con la siguiente funcion:
function generarPathSuave(puntos: Punto[], radio: number): string {
if (puntos.length < 3) return "";
let path = "";
for (let i = 0; i < puntos.length; i++) {
const curr = puntos[i];
const prev = puntos[(i - 1 + puntos.length) % puntos.length];
const next = puntos[(i + 1) % puntos.length];
const vPrev = { x: prev.x - curr.x, y: prev.y - curr.y };
const vNext = { x: next.x - curr.x, y: next.y - curr.y };
const lenPrev = Math.sqrt(vPrev.x * vPrev.x + vPrev.y * vPrev.y);
const lenNext = Math.sqrt(vNext.x * vNext.x + vNext.y * vNext.y);
//const radioReal = radio;
const radioReal = Math.min(radio, lenPrev / 2, lenNext / 2);
const startX = curr.x + (vPrev.x / lenPrev) * radioReal;
const startY = curr.y + (vPrev.y / lenPrev) * radioReal;
const endX = curr.x + (vNext.x / lenNext) * radioReal;
const endY = curr.y + (vNext.y / lenNext) * radioReal;
if (i === 0) {
path += `M ${startX} ${startY} `;
} else {
path += `L ${startX} ${startY} `;
}
path += `Q ${curr.x} ${curr.y}, ${endX} ${endY} `;
}
path += "Z";
return path;
}

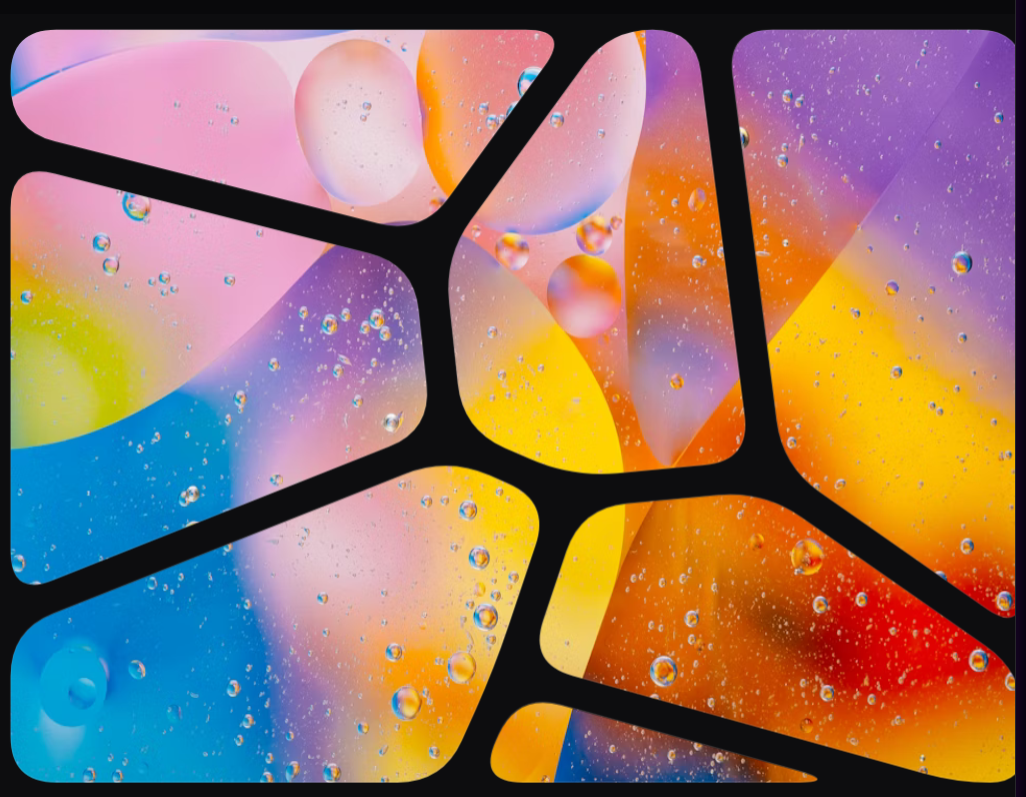

Esta funcion convierte los puntos en un svg, lo que esta mejor para hacer los dibujos que queremos, al finalizar y unir todo tenemos un efecto como este
